Тройник с шаровым краном воздушника в ППУ изоляции

В трубопроводных системах современных тепловых и инженерных сетей особое значение имеет контроль циркуляции рабочей среды и предотвращение образования воздушных пробок.

Тройник с шаровым краном воздушника в ППУ-изоляции является важным элементом, обеспечивающим удаление воздуха и контролируемый спуск теплоносителя. Конструкция изделия и теплоизоляция позволяют сохранять эксплуатационные характеристики в широком диапазоне условий.

Конструкция

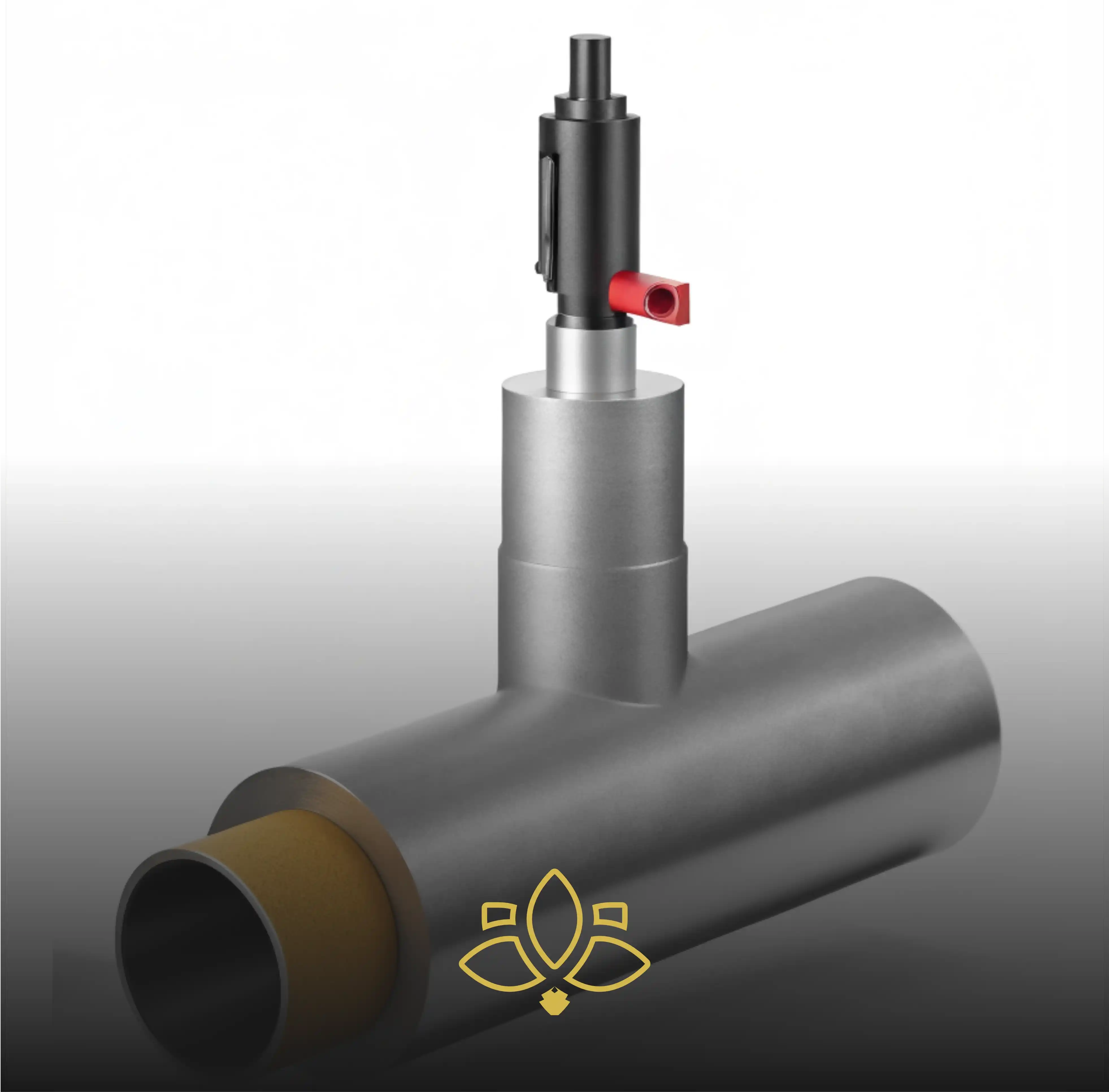

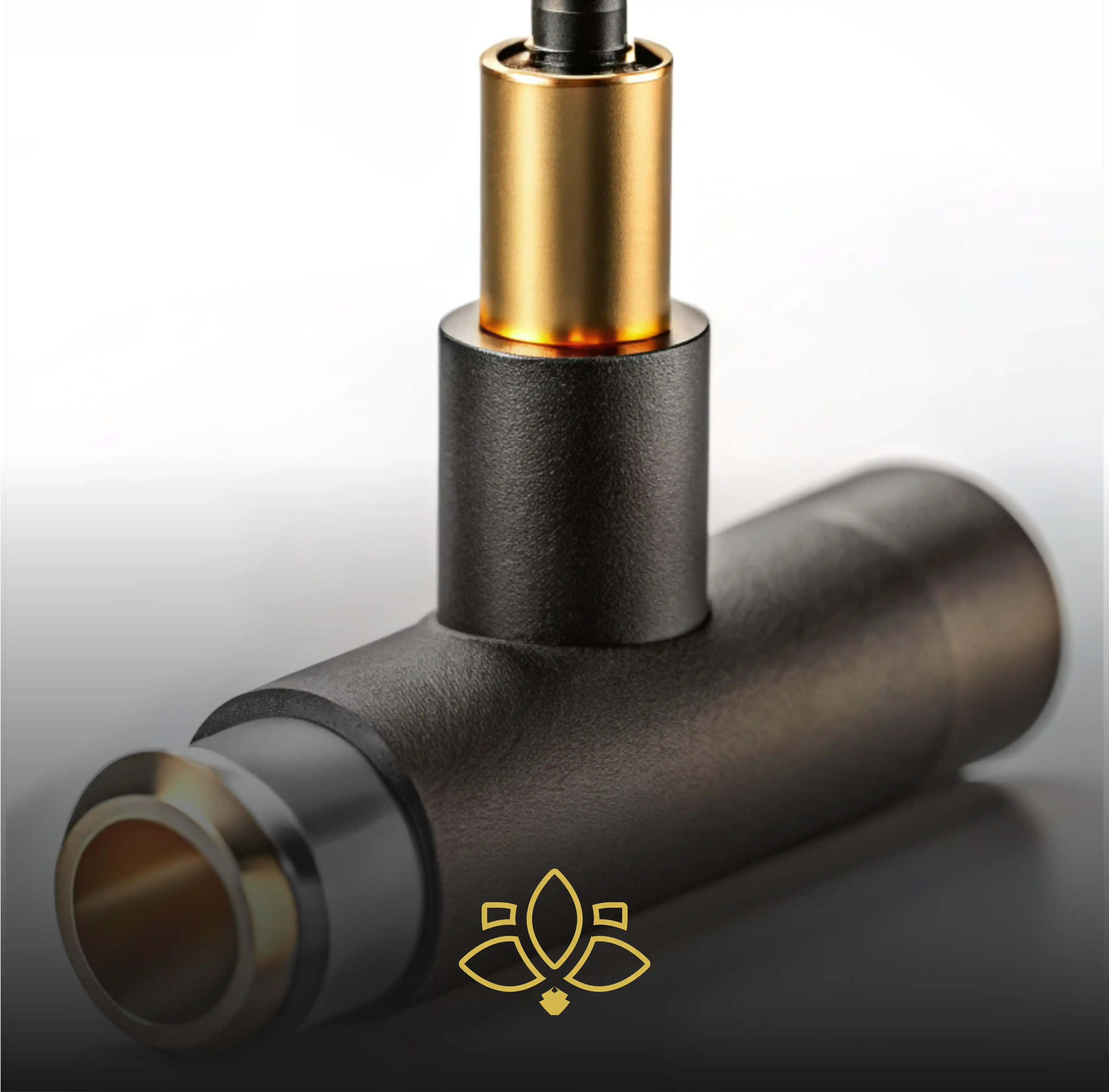

Конструкция тройника предусматривает наличие трёх стальных патрубков: двух, предназначенных для транспортировки основной рабочей среды, и одного — с установленным шаровым краном. Шаровой кран воздушника монтируется в верхней точке тройника методом сварки, при этом патрубок под кран изготавливается из электросварной трубы меньшего диаметра по сравнению с основной частью изделия. Тройник оснащается теплоизоляционным слоем из пенополиуретана, который может выполняться в стандартном (тип 1) или усиленном по толщине (тип 2) исполнении. Для обеспечения равномерного зазора между металлической частью и защитным кожухом применяются центрирующие опоры. Мониторинг целостности ППУ-изоляции осуществляется с помощью индикаторного провода системы оперативно-дистанционного контроля (СОДК). Внешняя защитная оболочка выполняется из полиэтилена или оцинкованной стали и подбирается с учётом способа прокладки.

Назначение и функции

Изделие предназначено для организованного выпуска воздуха из трубопровода с целью устранения воздушных пробок, нарушающих нормальную циркуляцию рабочей среды, а также для контролируемого спуска теплоносителя. Применяется при сезонном вводе и выводе инженерных сетей из эксплуатации, проведении профилактического обслуживания, а также при аварийных и плановых ремонтных работах.

Где применяется:

• теплоснабжение и водоснабжение (ГВС и ХВС);
• магистральные и распределительные трубопроводы для транспортировки нефти, газа и нефтепродуктов;
• трубопроводы криогенных систем и другие инженерные коммуникации.

Как производится тройник?

Производство тройников с воздушником в пенополиуретановой изоляции выполняется в соответствии с требованиями ГОСТ 30732-2020 и включает следующие этапы:

1. сварка корпуса из стальных труб;
2. установка шарового крана методом приварки;
3. установка оболочки с использованием центрирующих опор;
4. заливка теплоизоляционного слоя из пенополиуретана по технологии «труба в трубе», обеспечивающей плотное заполнение межтрубного пространства;
5. проведение контроля качества на всех этапах изготовления, включая испытания на герметичность, прочность и теплоизоляционные характеристики.

Купить тройник с шаровым краном воздушника ППУ в Москве

Компания ТехПром предлагает тройники с шаровым краном воздушника в ППУ-изоляции, изготовленные по ГОСТ 30732. Продукция обеспечивает выпуск воздуха и контролируемый спуск теплоносителя, предотвращая образование воздушных пробок и обеспечивая стабильную циркуляцию жидкости. Тройники выпускаются в стандартном и усиленном исполнении теплоизоляции, оснащаются СОДК и защитной оболочкой из полиэтилена или оцинкованной стали в зависимости от условий прокладки.

Наши преимущества — техническое сопровождение на всех этапах, помощь в подборе продукции и соблюдение сроков поставки. Мы ориентированы на долгосрочное сотрудничество и предлагаем проверенные решения для тепловых сетей, систем водоснабжения и промышленных трубопроводов.
