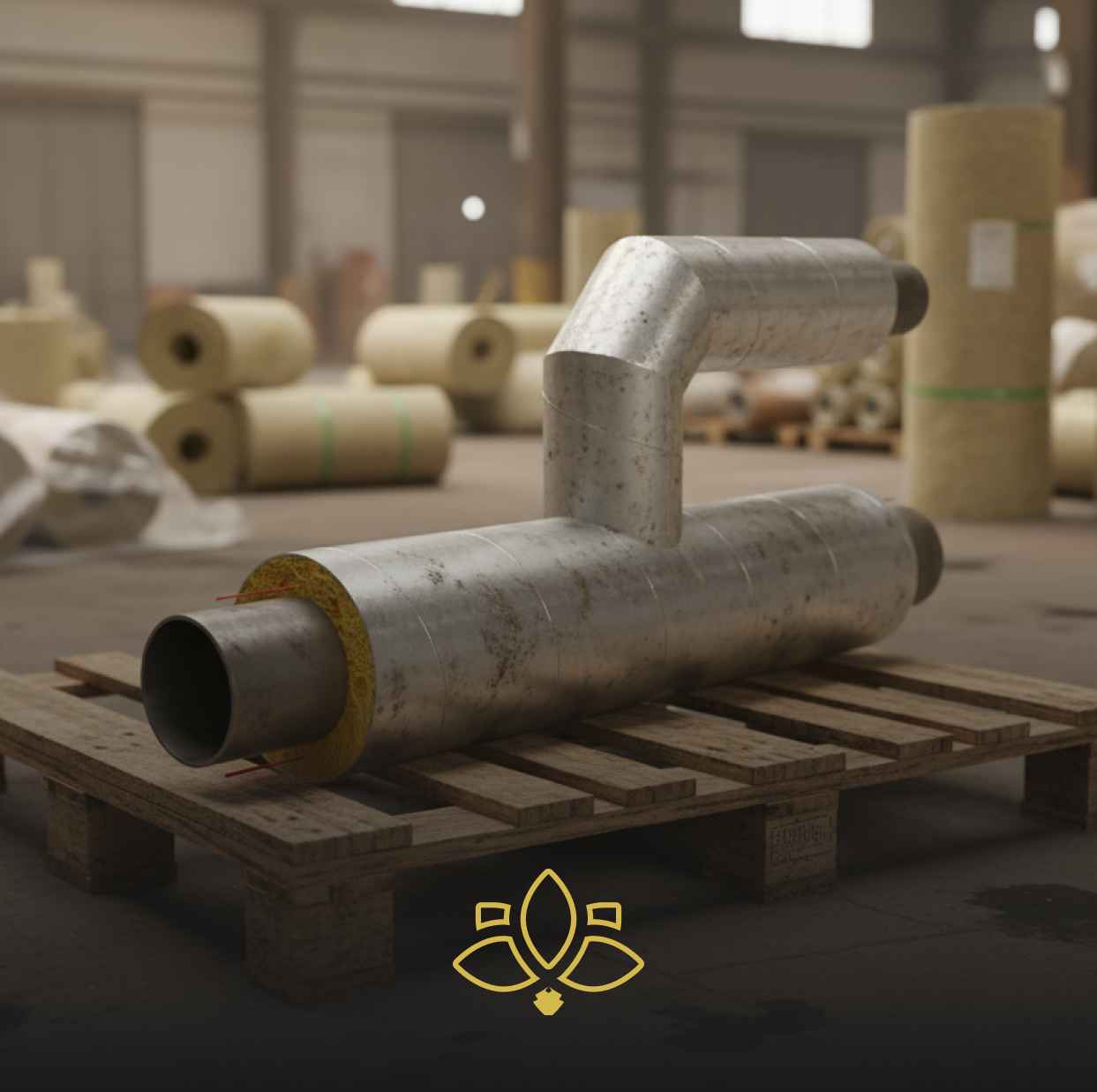

Тройник параллельный ППУ-ОЦ

Параллельный тройник в ППУ-ОЦ изоляции представляет собой фасонный элемент, предназначенный для соединения предизолированных стальных труб с теплоизоляцией из пенополиуретана, защищённой оцинкованной оболочкой. Изделие применяется для созания бокового ответвления, ориентированного параллельно оси основного трубопровода, с сохранением теплоизоляционных характеристик системы.

Конструкция

Конструкция включает следующие элементы:

• Стальная труба с ответвлением, изготовленная сварным или бесшовным способом.
• Теплоизоляционный слой из пенополиуретана (ППУ), заполняющий пространство между стальным корпусом и защитной оболочкой, минимизирующий теплопотери.
• Защитная оболочка из оцинкованной листовой стали, предназначенная для защиты изоляции и внутреннего трубопровода от коррозии, влаги, механических повреждений и воздействия ультрафиолета.

Параллельные тройники отличаются тем, что все три выходных патрубка расположены на одной оси. При необходимости изделия оснащаются системой оперативного дистанционного контроля (СОДК) с медными проводниками, обеспечивающими мониторинг состояния каждой ветви трубопровода. В зависимости от толщины ППУ-изоляции тройники изготавливаются в стандартном (Тип 1) или усиленном (Тип 2) исполнении, что позволяет использовать их в различных климатических условиях.

Производство

Продукция изготавливается на основе стандартного тройника из стали с параллельным ответвлением, полученного методом сварки предварительно заготовленных трубных секций. Производственный процесс включает следующие этапы:

1. монтаж пластиковых центраторов на стальной корпус с последующей фиксацией элементов СОДК;
2. установка оболочки из оцинкованной стали поверх центраторов;
3. закрытие торцов изделия технологическими крышками со специальными отверстиями для подачи изоляционного материала;
4. заливка пенополиуретана в зазор между металлическим корпусом и защитной оболочкой;
5. демонтаж крышек после формирования и остывания теплоизоляционного слоя.

При этом теплоизоляция наносится не по всей длине изделия: в конструкции предусмотрена открытая часть стальных труб, предназначенная для сварного соединения с трубами.

Применение

Параллельный тройник в ППУ-ОЦ -изоляции рассчитан для надземной прокладке тепловых сетей и инженерных трубопроводных систем. Изделие используется для соединения магистрального трубопровода с отводящими линиями, создает разветвление трубопроводной магистрали и объединение в единую систему удалённых потребителей. Тройник распределяет поток теплоносителя по нескольким направлениям с сохранением требуемых теплоизоляционных характеристик.

Области применения:

• системы теплоснабжения, горячего и холодного водоснабжения;
• магистральные и распределительные трубопроводы нефтегазовой отрасли, включая нефтепродуктопроводы;
• трубопроводные системы криогенного назначения и иные специализированные инженерные коммуникации.

Купить параллельный тройник ППУ-ОЦ в Москве

«ТехПром» предлагает купить параллельный тройник в ППУ изоляции с оцинкованной оболочкой напрямую от производителя — надёжное решение для надземной прокладки тепловых сетей и инженерных трубопроводов. Наша продукция изготавливается с применением качественной пенополиуретановой теплоизоляции и прочной оцинкованной оболочки, что гарантирует длительный срок службы.

Работая с нами, вы получаете индивидуальный подбор тройников под параметры проекта, соответствие ГОСТ и нормативной документации, оперативные сроки изготовления и поставки, а также полный комплект технических и сопроводительных документов.
