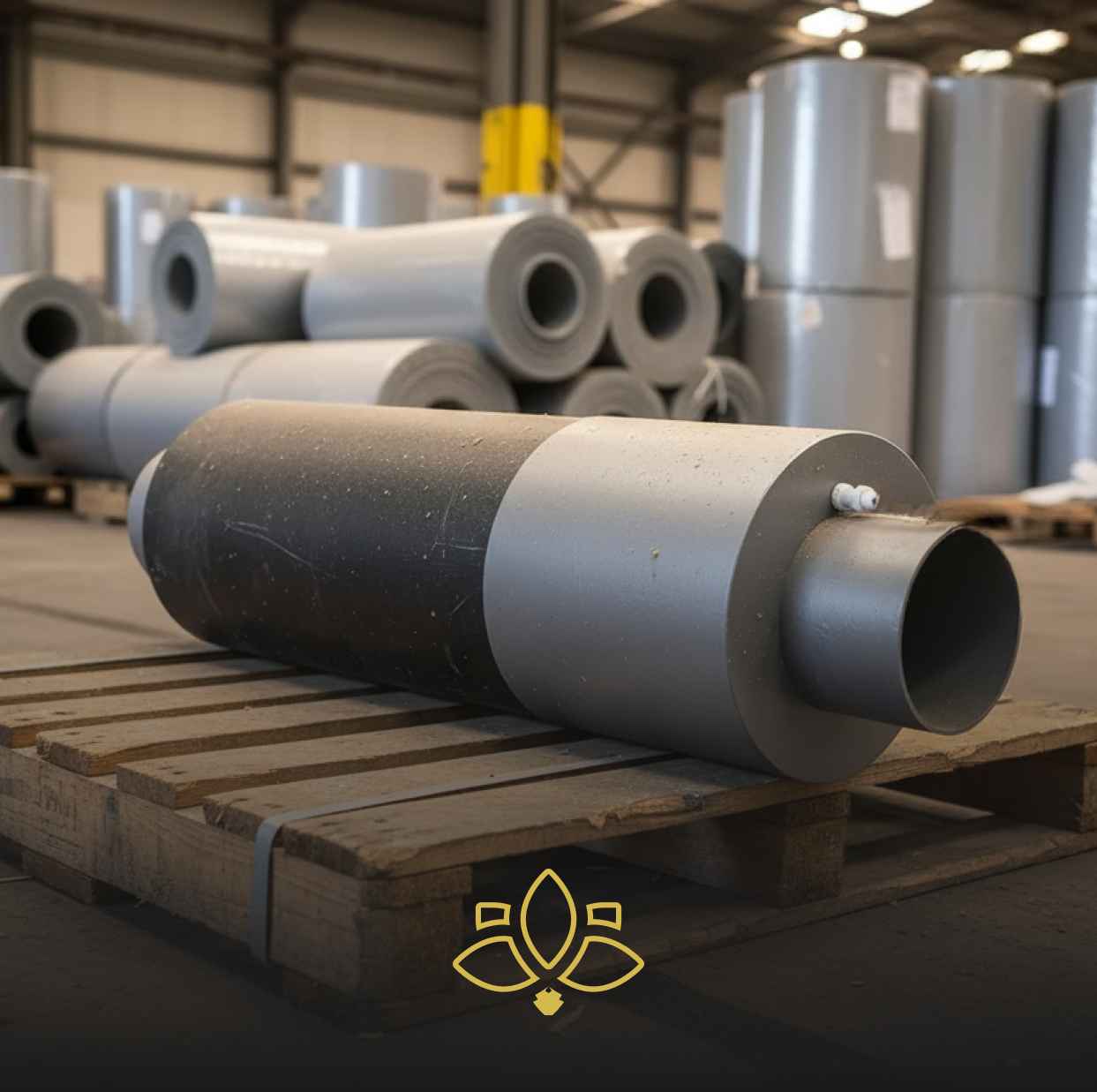

Концевой элемент ППУ-ПЭ

Концевой элемент трубопровода в ППУ-изоляции с полиэтиленовой оболочкой — это фасонная деталь, устанавливаемая на одном из концов трубопроводной линии.

Назначение:

• герметичное закрытие торца ППУ-изоляции и защита её от воздействия внешней среды;
• замыкание цепи системы ОДК, позволяющей своевременно обнаруживать утечки рабочей среды и повреждения наружной оболочки.

Конструкция

Некоторые элементы конструкции изделия:

• стальная труба, служащая несущей основой конструкции;
• слой изоляции из пенополиуретана, обеспечивающий минимальные теплопотери;
• наружная защитная оболочка из полиэтилена, предохраняющая изделие от влаги и механических воздействий;
• металлическая заглушка изоляции (МЗИ) для герметичного перекрытия изоляционного слоя;
• провод системы оперативно-дистанционного контроля (СОДК) для мониторинга состояния изоляции и контроля целостности трубы;
• центрирующая опора для правильного положения стальной трубы внутри оболочки;
• термоусаживаемое герметизирующее полотно.

Характеристики стальной трубы — марка стали, диаметр и толщина стенки, а также параметры теплоизоляционного слоя и тип наружной оболочки подбираются в точном соответствии с параметрами магистральных участков трубопровода.

Производство и монтаж

Концевые элементы трубопроводов в ППУ-изоляции с ПЭ-оболочкой изготавливаются в заводских условиях. Этапы производства продукции:

1. Проводится проверка стальных труб на соответствие толщины стенки и диаметра, а также на отсутствие трещин, коррозии, вмятин и окалины. Оболочка из полиэтилена контролируется на гладкость наружной поверхности.
2. На трубу из стали монтируются центрирующие опоры, обеспечивающие её соосность в полиэтиленовой оболочке. По всей длине трубы через специальные проушины центраторов прокладывается медный провод системы ОДК с двух сторон. Подготовленную трубу с установленными центраторами и проложенным проводом ОДК протягивают внутрь полиэтиленовой оболочки. На торцы конструкции устанавливаются заливочные заглушки, обеспечивающие герметичность межтрубного пространства для последующего заполнения пенополиуретаном.
3. Через отверстие в заливочной заглушке с использованием машины высокого давления производится заливка ППУ (полиол и полиизоцианат).
4. Выполняется проверка соответствия готовых концевых элементов требованиям нормативной и технической документации.
5. На поверхность наносятся маркировочные бирки с указанием основных технических характеристик трубы и теплоизоляции.

Концевые элементы трубопровода в ППУ-изоляции размещаются в тепловых камерах на начале и завершении изолированного участка магистрали. Соединение концевого элемента с трубой выполняется сварным способом.

Применение

• Коммунальное хозяйство.
• Энергетика.
• Нефтегазовая отрасль.

Купить концевой элемент ППУ-ПЭ в Москве

«ТехПром» предлагает купить концевые элементы трубопровода в ППУ-изоляции с полиэтиленовой оболочкой, изготовленные в соответствии с ГОСТ 30732-2020. Мы производим изделия в заводских условиях с многоступенчатым контролем качества, что гарантирует герметичность теплоизоляции, надёжную работу системы ОДК и длительный срок службы трубопровода.

Мы обеспечиваем индивидуальный подбор изделий под параметры вашего проекта и стабильные сроки поставки. Собственное производство позволяет нам поддерживать конкурентные цены и оперативно выполнять заказы любого объёма, а опыт наших специалистов гарантирует техническую поддержку на этапе выбора и монтажа. Такой профессиональный подход делает нас выгодным партнёром для реализации инженерных и промышленных проектов.
