Тройники ППУ в Москве

Тройник в ППУ изоляции — это фасонное изделие, используемое в трубопроводных системах для разделения потока жидкости на три направления. В отличие от стандартных фитингов, он оснащён пенополиуретановым теплоизоляционным слоем, что позволяет существенно снижать теплопотери. Классификация тройников основана на размере соединяемых труб и включает два основных вида:

равнопроходные — одинаковый диаметр всех выходов, используются при неизменном размере труб;
переходные — разные диаметры отверстий, подходят для соединенеия труб разного размера.

Конструкция тройников в изоляции

ППУ-изолированный тройник состоит из трёх основных частей. Основой служит металлический корпус, состоящий из патрубка и ответвления. Он может быть изготовлен из стальных электросварных или бесшовных труб. Пространство между стальной трубой и внешней оболочкой заполняется пенополиуретановой теплоизоляцией, создавая герметичный слой с низкой теплопроводностью для минимизации тепловых потерь.

Внешняя оболочка защищает механических повреждений, влаги и климатических воздействий. Используются два типа оболочек:

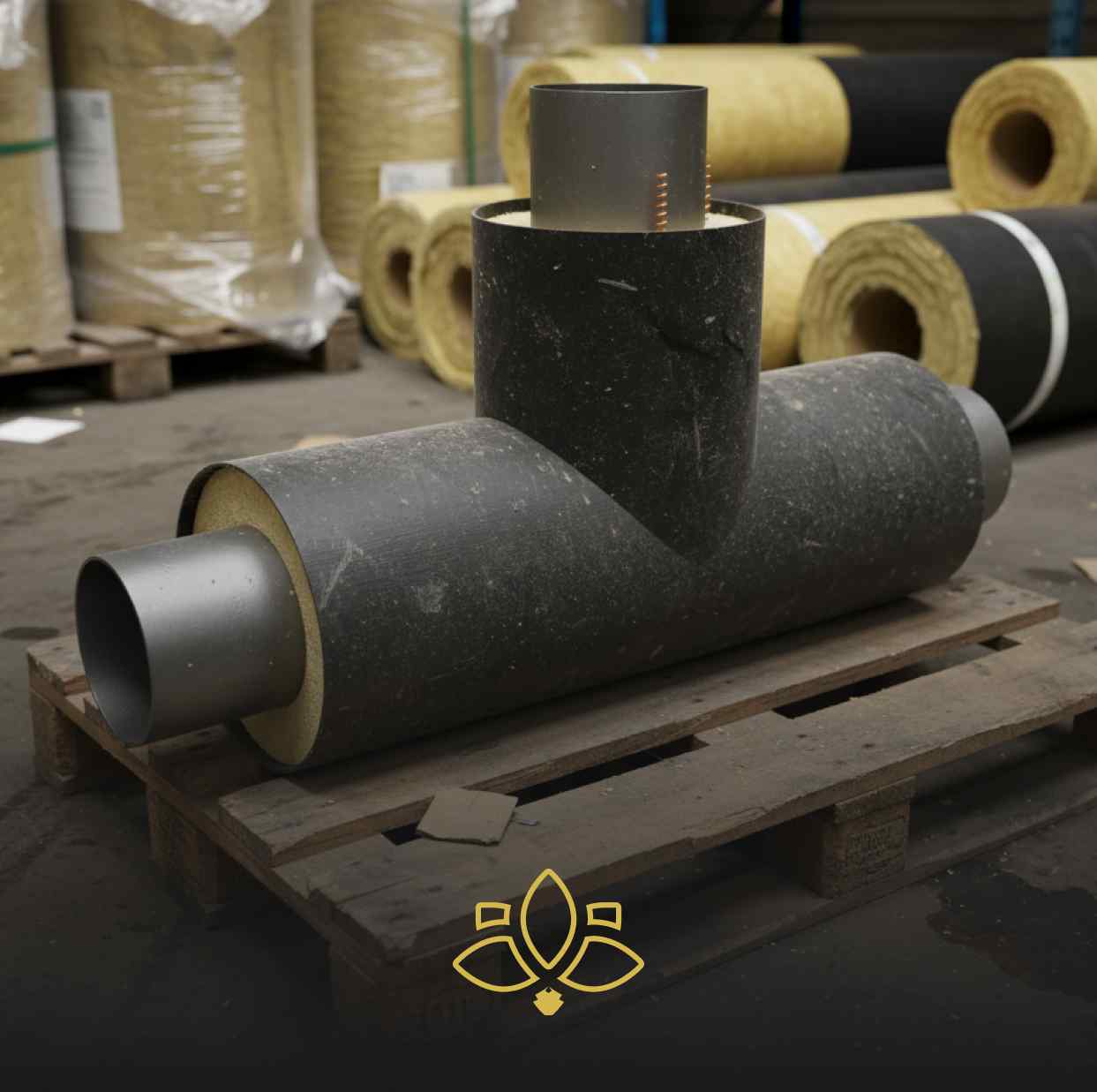

из полиэтилена (ПЭ) — для прокладки трубопроводов под землёй;

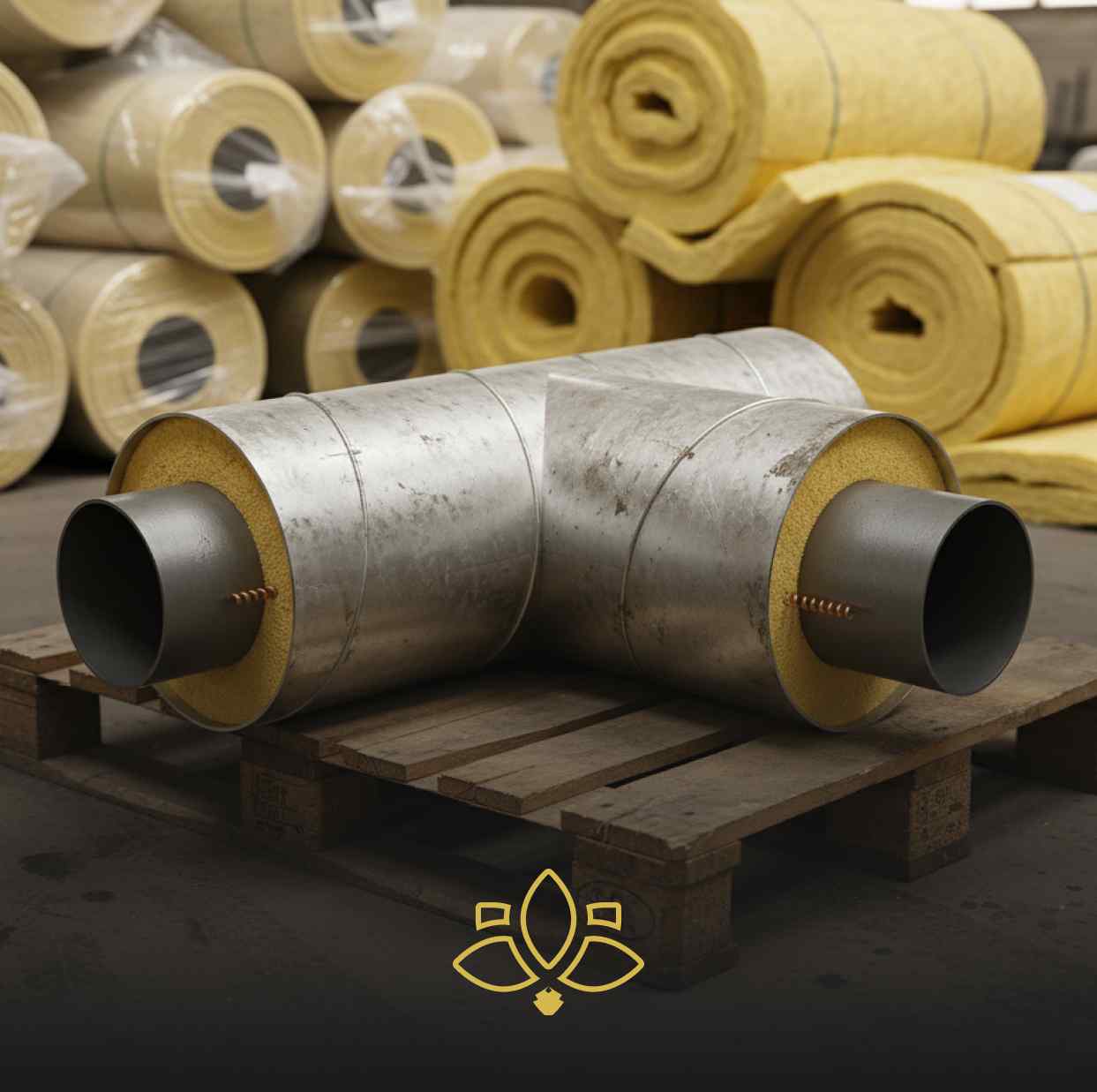

из оцинкованной стали (ОЦ) — для надземного размещения.

Тройник не изолируется полностью. В его конструкции предусмотрен открытый участок стального корпуса, который служит технологическим отступом. Этот участок оставляют без изоляции для удобства сварки при подключении к трубопроводу.

Размеры по ГОСТ 30732-2020

d2	d1	32	38	45	57	76	89	108	133	159	219	273	325	426	530	630	720	820	920	1020	1220	1420
	L	1200	1200	1200	1200	1300	1300	1300	1300	1400	1400	1800	1800	1900	2000	2000	2000	2000	2100	2100	2400	2700
32	H	700	700	700	700	700	700	700	700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300	1400	1500
38	H	-	700	700	700	700	700	700	700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300	1400	1500
45	H	-	-	700	700	700	700	700	700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300	1400	1500
57	H	-	-	-	700	700	700	700	700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300	1400	1500
76	H	-	-	-	-	700	700	700	700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300	1400	1500
89	H	-	-	-	-	-	700	700	700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300	1400	1500
108	H	-	-	-	-	-	-	700	700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300	1400	1500
133	H	-	-	-	-	-	-	-	700	700	700	900	900	1000	1000	1000	1100	1200	1200	1300	1400	1500
159	H	-	-	-	-	-	-	-	-	700	700	900	900	1000	1000	1000	1100	1200	1200	1300	1400	1500
219	H	-	-	-	-	-	-	-	-	-	700	900	900	1000	1000	1000	1100	1200	1200	1300	1400	1500
273	H	-	-	-	-	-	-	-	-	-	-	900	900	1000	1000	1000	1100	1200	1200	1300	1400	1500
325	H	-	-	-	-	-	-	-	-	-	-	-	900	1000	1000	1000	1100	1200	1200	1300	1400	1500
426	H	-	-	-	-	-	-	-	-	-	-	-	-	1000	1000	1000	1100	1200	1200	1300	1400	1500
530	H	-	-	-	-	-	-	-	-	-	-	-	-	-	1000	1000	1100	1200	1200	1300	1400	1500
630	H	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1000	1100	1200	1200	1300	1400	1500
720	H	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1100	1200	1200	1300	1400	1500
820	H	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1200	1200	1300	1400	1500
920	H	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1200	1300	1400	1500
1020	H	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1300	1400	1500
1220	H	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1400	1500
1420	H	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	1500

Производство продукции

Технология изготовления тройника с ППУ-изоляцией включает следующие этапы:

на корпус тройника устанавливаются центраторы, на которых фиксируются медные проводники СОДК;
сборка защитной оболочки выполняется из предварительно изготовленных компонентов, монтируемых поверх центраторов;
торцевые участки патрубков закрываются специальными крышками с отверстиями для заливки пенополиуретана;
в промежуток между металлической деталью и оболочкой производится заливка пенополиуретана;
после полного отвердевания изоляционного слоя крышки демонтируются, после чего изделие готово к эксплуатации.

Монтаж тройника в ППУ

Монтаж осуществляется методом сварки: тройник вваривается в магистральный трубопровод. Снимать изоляционный слой не требуется, поскольку на концах патрубков предусмотрены свободные участки стального корпуса длиной 150–200 мм. Для герметизации соединений в местах стыковки с трубопроводом применяются термоусадочные муфты, совместимые как с полиэтиленовой, так и с оцинкованной оболочкой.

При установке ответвление можно ориентировать в любом положении — вертикально, горизонтально или под углом, в зависимости от проектных требований.

Применение тройников

Благодаря теплоизоляции из пенополиуретана, продукция широко используется в инженерных сетях, где важно сохранять температуру транспортируемой среды.

В системах ГВС изолированный тройник применяется для сохранения температуры воды при её транспортировке на большие расстояния. В нефтепроводах изделие распределяет поток в различные резервуары и минимизирует влияние температурных изменений на транспортируемый продукт. В сетях газоснабжения теплоизоляция необходима для предотвращения конденсации и образования ледяных пробок.

Купить тройник в ППУ изоляции в Москве

Предлагаем приобрести тройники в ППУ изоляции от поставщика «ТехПром». В нашем ассортименте представлены изделия различных типоразмеров и конструктивных особенностей, что позволяет подобрать решение под любые технические задачи и условия эксплуатации. Цена тройников ППУ рассчитывается индивидуально с учётом объёма и специфики заказа. Мы гарантируем качество нашей продукции и своевременную поставку в любые регионы. Выбирая нашу компанию, Вы получаете надёжного партнёра для реализации Ваших проектов.

Вам также может понадобиться

Переходы в ППУ изоляции

Трубы в ППУ изоляции

Отводы в ППУ изоляции

Тройниковое ответвление в ППУ изоляции

Концевой элемент ППУ-ПЭ

Тройник параллельный в ППУ изоляции

Доставка и получение продукции

Мы делаем процесс получения заказа Тройники в ППУ изоляции максимально удобным. Вы можете выбрать наиболее подходящий способ в зависимости от объёма поставки, региона и сроков.

Самовывоз в Москве. Вы можете самостоятельно забрать продукцию со склада. Для получения потребуется документ, удостоверяющий личность, а также подтверждение заказа.
Доставка собственным транспортом. Используется спецтехника различной грузоподъемности, что позволяет перевозить как небольшие партии, так и крупные объемы.
Отправка транспортными компаниями. По вашему запросу мы организуем доставку через любую удобную транспортную компанию. Мы берем на себя подготовку документов, упаковку и передачу груза перевозчику.

Контакты Техпром

Свяжитесь с нами удобным способом:

Телефон: +7 (495) 147-00-57
Почта: info@ppu-prom.ru
Время работы: Пн-Пт 9:00-18:00

Обращаем внимание: окончательная стоимость зависит от объема заказа, условий оплаты и способа доставки. Информация на сайте носит справочный характер и не является публичной офертой.

Вопрос ответ

Это фасонное изделие, состоящее из стального тройника, залитого жестким пенополиуретаном (ППУ), и защитной внешней оболочки. Он используется для создания ответвлений от основной магистрали теплосети под углом 90 градусов.

Выпускаются два основных типа изделий по ГОСТ 30732. Тройники ППУ-ПЭ (в полиэтиленовой оболочке) предназначены для скрытой подземной прокладки (бесканальной или в каналах). Полиэтилен защищает от грунтовых вод и коррозии. Тройники ППУ-ОЦ (в оцинкованной оболочке) разработаны для надземного монтажа на открытом воздухе, в тоннелях или подвалах. Оцинкованная сталь защищает теплоизоляцию от солнечных лучей и механических повреждений.

Это классификация по толщине теплоизоляционного слоя пенополиуретана Тип 1 (стандартный) применяется в регионах с умеренными климатическими условиями. Тип 2 (усиленный) имеет увеличенную толщину ППУ, используется в северных регионах с глубоким промерзанием грунта или низкими температурами воздуха.

У равнопроходного стального тройника все три патрубка (магистраль и ответвление) имеют одинаковый диаметр. А у переходного (неравнопроходного) — боковой отвод имеет меньший диаметр, чем основная труба. Переходной тройник применяется для перенаправления части теплоносителя к потребителю с меньшим расходом, например, при врезке отвода на жилой дом от центральной магистрали.

При производстве тройников в ППУ изоляции внутренний стальной элемент изготавливается из сталей, выбор которых зависит от климата и давления в сети. Для умеренного климата (до -30 °C) стандартно используют углеродистую Сталь 20 или Ст3сп, обладающие отличной свариваемостью. В северных регионах применяют хладостойкую низколегированную сталь 09Г2С или 17Г1С, предотвращающую растрескивание металла. Сама заготовка тройника может быть как электросварной (для обычных сетей), так и бесшовной (для магистралей с повышенным рабочим давлением).
