Комплект изоляции стыкового соединения

Надежность и долговечность трубопроводов с предварительно изолированным пенополиуретаном (ППУ) слоем в значительной степени определяется качеством защиты их наиболее уязвимых участков — сварных стыков. Именно здесь, после монтажа двух соседних труб или фасонных изделий, прерывается монолитность заводской изоляции и защитной оболочки, создавая потенциальный канал для проникновения влаги и потери тепла. Обеспечение непрерывности теплоизоляционного контура и гидрозащиты на этих участках является критически важной задачей для сохранения эксплуатационных характеристик всей магистрали. Для ее решения разработаны и широко применяются специализированные комплекты изоляции стыковых соединений, представляющие собой готовые технологические решения для герметизации и утепления монтажных швов.

Конструкция и типы КЗС

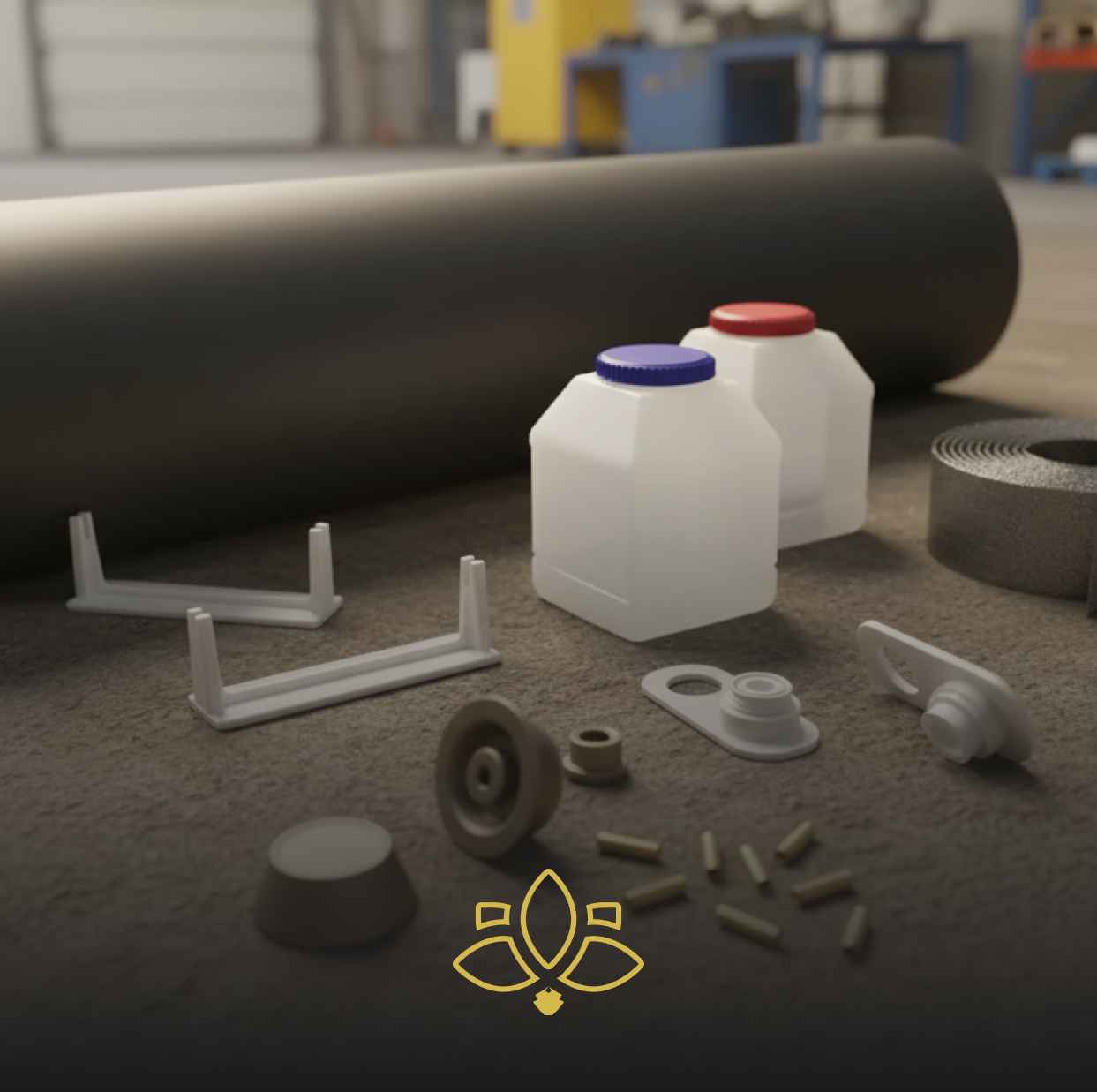

Конструктивно комплект изоляции стыка (часто обозначаемый как КЗС — Комплект Заделки Стыка) — это набор совместимых компонентов, предназначенных для восстановления целостности ППУ изоляции и защитной оболочки на участке сварного соединения стальных труб. Его основная функция — создать вокруг оголенного участка непрерывный, герметичный и термически эффективный барьер, идентичный по свойствам заводской изоляции. Стандартный комплект включает несколько ключевых элементов: центральный теплоизоляционный элемент, наружную муфту (полиэтиленовую или с оцинкованной оболочкой), системой герметизации торцов и компонентами для системы ОДК.

Существуют два основных вида комплектов, различающихся по типу монтажа муфты и применяемым материалам:

1. Электросварные: используют из полиэтилена, которая монтируется путем оплавления специальной нагревательной спирали, встроенной по краям муфты, создавая монолитное сварное соединение с заводской ПЭ-оболочкой труб.
2. Термоусаживаемые: применяют из материала (часто полиолефинового), который при нагреве (обычно газовой горелкой или термофеном) сжимается, плотно облегая область стыка и заводскую оболочку, а активируемый нагревом клеевой слой обеспечивает герметизацию.

Производство

Производство КЗС включает изготовление всех его компонентов с последующей комплектацией и упаковкой. Основу составляет изоляционный элемент (обычно из жесткого пенополиуретана), который отливается в пресс-формах методом заливки двухкомпонентного состава. Параллельно изготавливается наружная муфта либо из полиэтилена методом экструзии, либо из оцинкованной стали. Также подготавливаются герметизирующие материалы: клеевые ленты, жгуты, герметики и компоненты для подключения ОДК. После проверки качества все элементы комплектуются, маркируются по типоразмеру трубопровода и упаковываются в готовый набор для отгрузки.

Особенности монтажа

Монтаж выполняется на трассе после контроля качества сварного шва стальной трубы. Последовательность варьируется в зависимости от типа комплекта (электросварной или термоусаживаемый), но общие ключевые этапы включают:

1. Тщательная очистка в зоне стыка и торцов изоляции и оболочки от загрязнений, окалины, влаги; обезжиривание.
2. Соединение сигнальных проводников системы оперативного контроля от соседних труб через клеммы комплекта.
3. Монтаж сегментов ППУ или иного материала вокруг стыка, обеспечение плотного прилегания к торцам заводской изоляции.
4. Обработка торцов заводской оболочки и зон примыкания термоплавким герметиком или мастикой.
5. Монтаж наружной муфты:

   Для электросварных — надевание, центровка, подключение сварочного аппарата к спиралям, выполнение цикла сварки.

   Для термоусаживаемых — надевание, центровка, прогревание горелкой или феном от центра к краям для равномерной усадки и активации клеевого слоя.

6. Дополнительная обработка краев (особенно у термоусаживаемых) герметиком для гарантии гидрозащиты.

Применение

На прямых участках магистральных и распределительных тепловых сетей — для изоляции каждого сварного соединения между двумя прямыми трубами ППУ при прокладке новых теплотрасс от источника тепла (ТЭЦ, котельной) до районов потребления (жилые массивы, промзоны).

На участках ввода в здания и сооружения — при пересечении трубопроводом стен камер, подвалов зданий, ЦТП/ИТП для герметизации стыка в месте прохода через ограждающую конструкцию.

При ремонте и восстановлении теплотрасс — для изоляции вставок при замене поврежденного участка или при реконструкции сети.

На переходах между разными типами прокладки — при смене подземной бесканальной прокладки на надземную на эстакаде или наоборот, где требуется особая надежность герметизации стыка между разными оболочками.

На пересечениях инженерных коммуникаций и препятствий — при прокладке теплосетей под автомобильными или железными дорогами, через водные преграды (в дюкерах), в местах с повышенными требованиями к надежности и защите от грунтовых вод.

Где купить комплекты изоляции стыкового соединения в Москве?

Доступна продукция с диаметром трубы 20-1020 мм, диаметром муфты 125-1020 мм и ее длиной 500 мм, 700 мм. Цены на товар и его наличие на складе Вы можете уточнить у менеджера по телефону +7 (495) 147-00-57 или с помощью одной из форм на сайте. Поставщиком является компания «ТехПром».
