Как выбрать ППУ-скорлупу: диаметр, толщина, покрытие

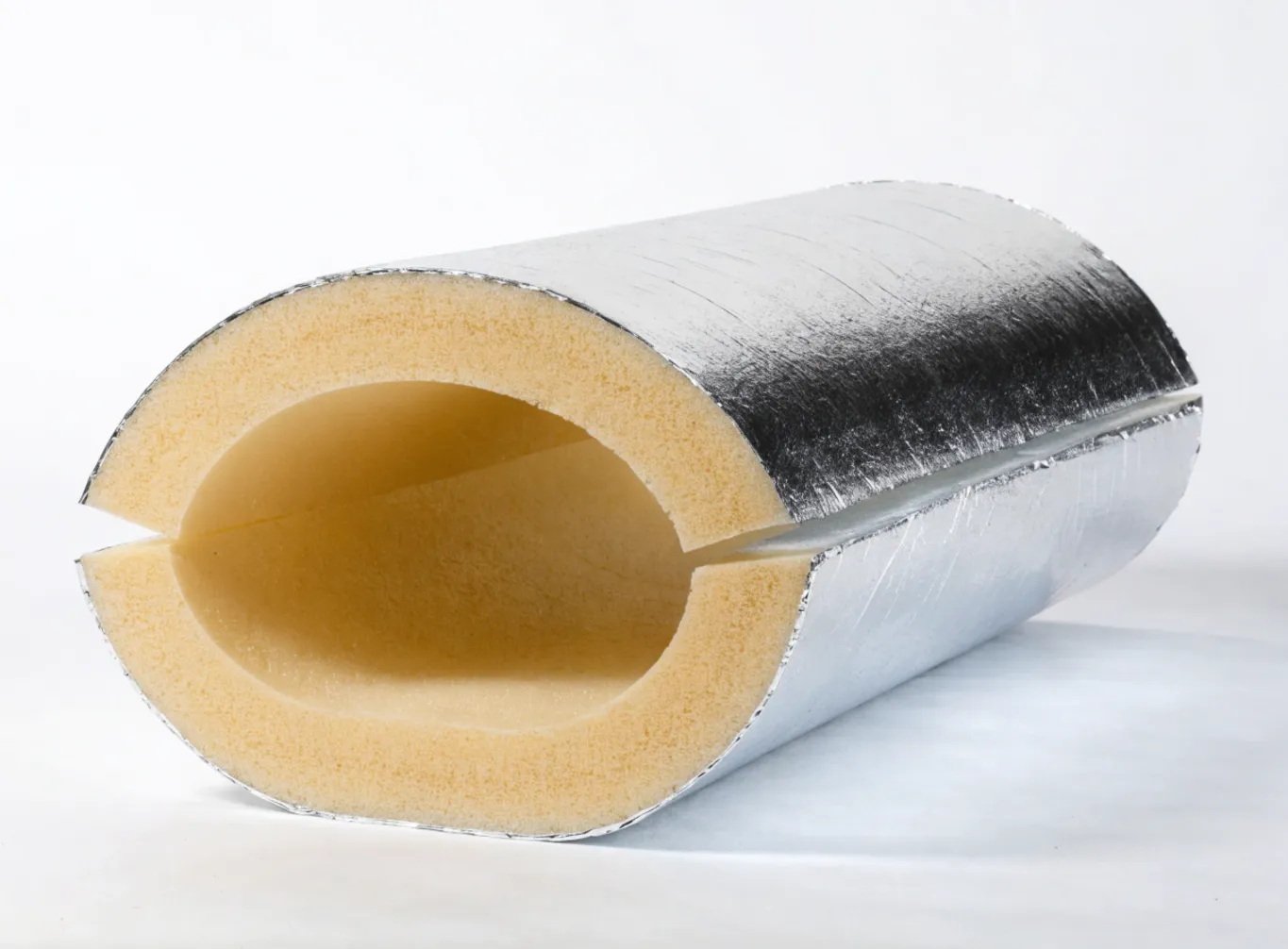

Пенополиуретановая скорлупа – теплоизоляционный материал из жёсткого пенополиуретана, выполненный в форме цилиндрических или полуцилиндрических элементов. Она используется для утепления трубопроводов различного диаметра, снижает теплопотери и защищает трубы от воздействия влаги, перепадов температуры и других внешних факторов.

Как подобрать скорлупу по диаметру трубы?

Чтобы правильно подобрать ППУ-скорлупу по диаметру трубы, необходимо ориентироваться на фактический наружный диаметр трубопровода. Внутренний диаметр скорлупы должен соответствовать наружному диаметру трубы, чтобы теплоизоляция плотно прилегала к поверхности и не образовывала значительных зазоров. В обозначении размера скорлупы первое значение обычно указывает диаметр изолируемой трубы, а второе – толщину теплоизоляционного слоя. Например, для труб могут применяться скорлупы размеров 57х40, 89х50, 114х50, 159х60 мм и других типоразмеров.

При подборе важно измерить именно наружный диаметр трубы, а не ориентироваться только на условный проход (Ду). Для определения размера используют фактические замеры трубопровода. После этого выбирают подходящий типоразмер скорлупы из представленных в каталоге.

Что учитывать при выборе толщины ППУ?

• Климатические условия. При выборе толщины учитывают минимальную температуру окружающей среды и температурные перепады. В холодном климате требования к теплоизоляции могут быть выше.
• Температура рабочей среды. Чем выше температура теплоносителя, тем важнее эффективная теплоизоляция для снижения теплопотерь. Это особенно актуально для тепловых сетей, систем отопления и горячего водоснабжения.
• Условия прокладки трубопровода. При надземной прокладке теплоизоляция подвергается воздействию ветра, осадков и перепадов температуры. При подземной прокладке дополнительно учитывают температуру и свойства грунта. Для трубопроводов в каналах или тоннелях требования определяются условиями окружающей среды и эксплуатации.
• Диаметр трубы. Размер трубопровода учитывают при подборе толщины и типоразмера ППУ-скорлупы. Чем больше наружный диаметр трубы, тем больше теплопотери с единицы длины при одинаковых условиях, поэтому параметры изоляции подбирают с учётом диаметра.

Какое защитное покрытие выбрать?

Оцинкованная сталь

Это наиболее прочный вариант. Металлический кожух защищает ППУ-изоляцию от УФ-излучения, влаги, механических повреждений и коррозии. Оцинкованная сталь подходит для надземной прокладки трубопроводов. При этом такое покрытие увеличивает вес конструкции и имеет более высокую стоимость по сравнению с аналогами.

Стеклопластик

Изготовлен из стекловолокна с полимерным связующим. Материал защищает ППУ-изоляцию от УФ-излучения, влаги и механических воздействий, а также устойчив к химическим и биологическим факторам. Стеклопластик легче металлического покрытия, не подвержен гниению и проще монтируется по сравнению со стальными кожухами. Подходит для надземной и подземной прокладки в проходных и полупроходных каналах.

Фольгированное покрытие

Материал состоит из алюминиевой фольги и армирующей основы (стеклосетки, стеклоткани или нетканого полотна). Оболочка отражает УФ-излучение и снижает его воздействие на ППУ. Фольгированный слой защищает теплоизоляцию от влаги, конденсата и умеренных механических воздействий. Это более доступный вариант по сравнению с металлическим или стеклопластиковым покрытием, однако по устойчивости к сильным ударам он уступает им.

Когда можно обойтись без покрытия?

ППУ-скорлупа без покрытия – базовый теплоизоляционный элемент из пенополиуретана. Она может применяться в следующих случаях:

• Подземная прокладка в непроходных каналах. Скорлупа используется без дополнительного защитного покрытия, если условия эксплуатации не требуют дополнительной защиты ППУ.
• Прокладка внутри помещений: подвалах, на технических этажах и других местах, где отсутствует прямое воздействие ультрафиолета.
• В качестве нижнего слоя многослойной защитной конструкции, поверх которого устанавливается дополнительное покрытие.

Как выбрать ППУ скорлупу в зависимости от места прокладки?

При подземной прокладке ППУ-скорлупа должна быть защищена от влаги и давления грунта. Для таких условий используют скорлупу с защитным покрытием из стеклопластика или фольгированных материалов. Скорлупу без покрытия при контакте с грунтом применять не рекомендуется.

При надземной прокладке ППУ защищают от ультрафиолета, осадков и механических воздействий. Подходят стеклопластик, оцинкованная сталь и фольгированные покрытия. Оцинкованную сталь выбирают для участков, где требуется повышенная механическая прочность.

В сухих помещениях, например, в подвалах, технических этажах, можно использовать ППУ-скорлупу без покрытия.

Как утеплить фасонные элементы?

Для утепления отводов и тройников используют готовые ППУ-скорлупы. Они изготавливаются с учётом геометрии конкретной детали. Их использование упрощает монтаж и позволяет сохранить непрерывность теплоизоляционного слоя.

Если подходящих фасонных скорлуп нет, используют прямые сегменты ППУ-скорлупы. Полуцилиндры разрезают под необходимым углом, подгоняют по форме детали и соединяют. При монтаже важно плотно состыковать элементы, чтобы между ними не оставалось щелей.
